一、編碼器選型
如果編碼器信號直接 連接變頻器的32、33號端子，請使用24VDC、推挽電壓輸出HTL邏輯電平的A/B相增量 編碼器。

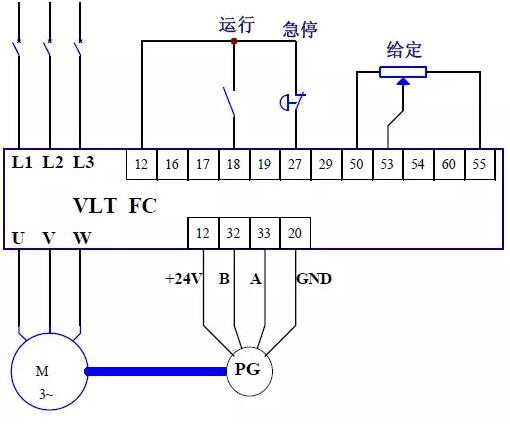

二、接線
三、參數設置
| 參數號 | 參數名稱 | 設定值 | 備注 |
| P1-00 | 配置模式 | 【1】閉環速度控制 | |
| P1-01 | 電機控制原理 | 【3】磁通矢量帶反饋 | |
| P1-02 | 電機反饋來源 | 【1】24V編碼器 | |
| P1-20至 P1-25 | 電機銘牌參數 | 根據電機參數設置 | |
| P1-29 | 電機自適應 | 按實際情況設定 | |
| P3-03 | Max參考值 | 1500 RPM | |
| P4-13 | 電機速度上限 | 1500 RPM | |
| P5-14 | 數字輸入端子32 | 【0】無功能 | |
| P5-15 | 數字輸入端子33 | 【0】無功能 | |
| P5-70 | 端子32/33每轉脈沖數 | 按實際編碼器參數 | |
| P7-00 | 速度PID反饋源 | 【0】電機反饋來源 P1-02 |
四、調試
（1）準備工作
首先正確接好線，將變頻器參數P1-01設置為【1】VVCPLUS控制；將變頻器參數P1-00設置為【0】開環速度控制；將變頻器P1-62設置為【0】；
（2）校準電機轉向
用手動模式（按面板上的“Hand On”鍵）啟動電機，并設置電機為正的100rpm，檢查電機轉向是否正確。如果電機轉向與需要的機械正轉方向不一致，將變頻器到電機的動力線，其中任意兩根相線對調即可。
（3）校正編碼器方向
用手動模式（按面板上的“Hand On”鍵）啟動電機，并設置電機轉速為正的750rpm，觀察變頻器參數P16-57數值。假如P16-50的讀數比750rpm稍小，說明編碼器反饋正常；如果讀數為0，說明編碼器信號未接收到，檢測編碼器及接線；假如讀數為負值，說明電機正向與編碼器的正向不一致，將端子32/33上的A、B對調一下；假如讀數與750rpm相差較大，說明參數設置不正確，請重新核對電機和編碼器的參數設置。
（4）試運行
將變頻器參數P1-01恢復為【3】磁通矢量帶反饋，開機試運行。
